Karl Storz
Image1 S Rubina - Uroginecología
Sistema IMAGE1 S Rubina Karl Storz: integra tecnología 4K, 3D y fluorescencia NIR/ICG en una plataforma modular. Ideal para cirugía guiada por fluorescencia | Itzel
Atención personalizada
Te asesoramos en la elección, financiamiento y uso del equipo, con soporte directo de nuestros especialistas.
Financiamiento sin enganche
Accede a planes flexibles de 12 a 48 meses con KORUM CAPITAL, diseñados para que adquieras tu equipo sin afectar tu flujo de efectivo.
Garantía Itzel
Respaldamos tu inversión con 12 meses de garantía de fábrica y soporte técnico especializado.
Variantes
Preguntas frecuentes
1. ¿Qué es el sistema IMAGE1 S Rubina de Karl Storz y qué lo hace único?
El IMAGE1 S Rubina es el primer sistema de imagen endoscópica del mundo que combina tres tecnologías en una sola plataforma: resolución 4K Ultra HD, visualización 3D estereoscópica y fluorescencia NIR/ICG (verde de indocianina).
2. ¿Qué es la tecnología NIR/ICG y para qué se utiliza en cirugía?
NIR/ICG (Near-Infrared/Indocyanine Green) es una tecnología de imagen que, tras la administración intravenosa de verde de indocianina, permite visualizar en tiempo real vasos y flujo sanguíneo, perfusión tisular y vías biliares.
3. ¿Qué modos de visualización de fluorescencia ofrece el sistema?
El IMAGE1 S Rubina ofrece tres modos de visualización de fluorescencia: Overlay (Superposición), Monochromatic (Monocromático) y Intensity Map (Mapa de intensidad).
4. ¿Qué componentes incluye el sistema Rubina y cómo se configura?
El sistema IMAGE1 S Rubina es una plataforma modular y escalable que incluye: Cabezal de cámara TH121 / TIPCAM1 Rubina, Módulo LINK (TC304), Fuente de luz Power LED Rubina (TL400), Ópticas HOPKINS NIR/ICG modificadas y Monitor 4K 3D (TM343).
FICHA TÉCNICA
Características de producto
Generales
| Marca: | Karl Storz |
| Tipo: | Equipo de visualización |
| Modelo: | IMAGE1 S Rubina |
| Resolución: | 4K (3840x2160) |
| Fluorescencia: | NIR/ICG |
| Modos: | Overlay, Mono, Intensity |
| Sensor: | 2x CMOS 4K |
| Tecnologías : | CLARA, CHROMA, SPECTRA |
| Compatibilidad: | Rígidos, flexibles, exoscopios |
Especificaciones técnicas
01
Triple tecnología integrada (4K + 3D + NIR/ICG) en una sola plataforma
El IMAGE1 S Rubina es el primer sistema de imagen endoscópica que combina en una plataforma modular resolución 4K Ultra HD (3840 x 2160 píxeles), visualización 3D estereoscópica y fluorescencia NIR/ICG.
02
Cabezal de cámara TH121 con sensor dual CMOS 4K para luz blanca y NIR
El cabezal de cámara TH121 incorpora dos sensores CMOS 4K independientes: un sensor optimizado para luz blanca y otro específicamente diseñado para captación de fluorescencia NIR . Con un peso de solo 260 gramos y dimensiones de 41 x 55 x 150 mm, incluye 3 botones (2 programables), zoom digital 3x con 7 niveles de ampliación y una distancia focal de 19 mm . Es sumergible y apto para desinfección con H₂O₂, aunque no autoclavable.
03
Tecnologías S-Technologies (CLARA, CHROMA, SPECTRA A+B) para diferenciación tisular
El sistema integra las S-Technologies patentadas por Karl Storz : CLARA: Iluminación homogénea que mejora la visualización de áreas oscuras sin sobreexponer zonas brillantes. CHROMA: Realce de contraste cromático para mejorar la diferenciación entre tejidos. SPECTRA A: Desplazamiento espectral que muestra vasos y mucosas en tonos azul-verde. SPECTRA B: Reduce la luz roja y aumenta la azul-verde para resaltar capilares sobre fondo verde.
04
Tres modos de visualización de fluorescencia (Overlay, Monochromatic, Intensity Map)
El sistema ofrece tres modos avanzados de visualización NIR/ICG : Overlay (Superposición): La señal de fluorescencia se superpone a la imagen de luz blanca en verde o azul. Monochromatic (Monocromático): La señal NIR/ICG se muestra en blanco sobre fondo negro para máxima diferenciación estructural. Intensity Map (Mapa de intensidad): Representación codificada por colores que muestra la intensidad relativa de la señal de fluorescencia en el tejido.
05
Compatibilidad modular completa con la plataforma IMAGE1 S y aprobación FDA

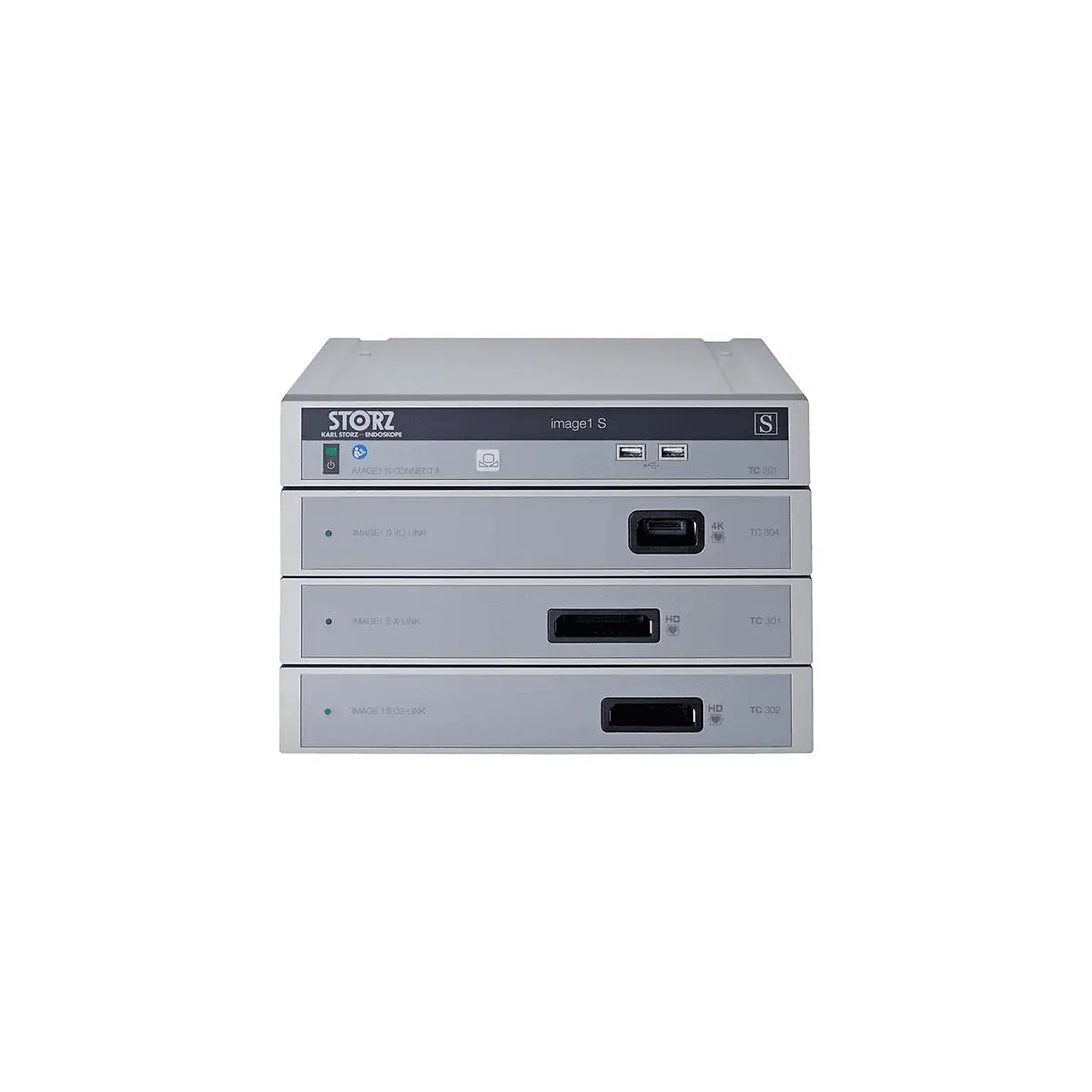

El sistema Rubina es completamente modular y escalable, compatible con la plataforma IMAGE1 S de Karl Storz . Los componentes incluyen el módulo 4U-LINK (TC304) para procesamiento 4K/3D, la fuente de luz Power LED Rubina (TL400) con 30,000 horas de vida útil , y endoscopios rígidos HOPKINS NIR/ICG modificados en 4/5/10 mm y ángulos 0°, 30° y 45° . Cuenta con aprobación FDA 510(k) K201399 desde agosto de 2020, con indicaciones aprobadas para cirugía mínimamente invasiva general, neurocirugía craneal, cirugía de base de cráneo y cirugía plástica/reconstructiva.
Karl Storz Image1 S Rubina - Uroginecología
